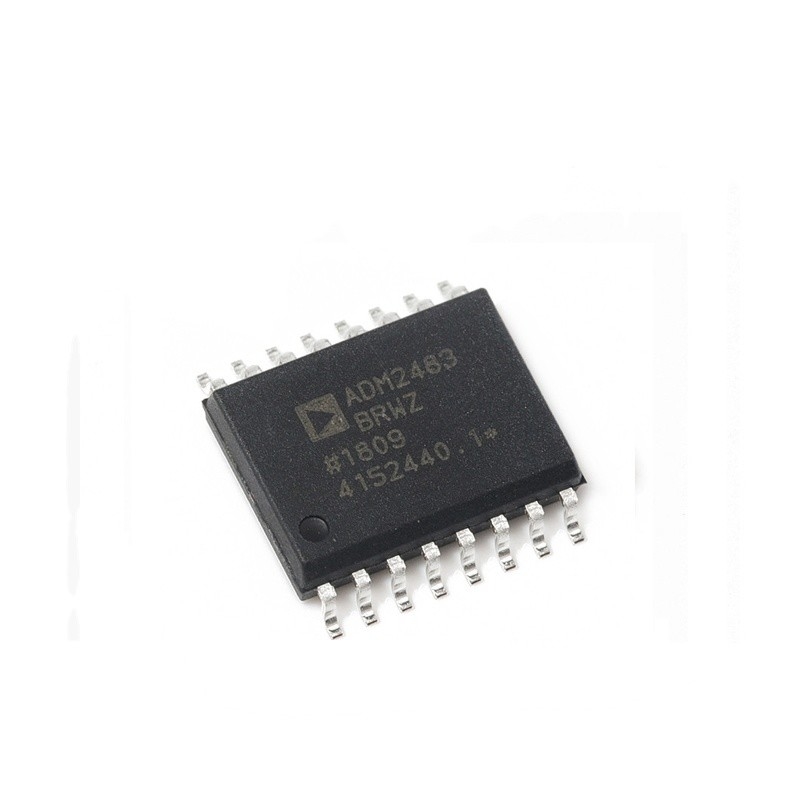

ADM2483 Diferansiyel Bus alıcı -verici, dengeli, çok noktalı veri yolu iletim hatlarında çift yönlü veri iletişimi için tasarlanmış entegre, galvanik olarak izole edilmiş bir bileşendir. ANSI EIA/TIA-485-A ve ISO 8482: 1987 (e) ile uyumludur. Analog cihazların iCoupler teknolojisini kullanan ADM2483, 3 kanallı bir izolatör, üç durumlu bir diferansiyel çizgi sürücüsü ve bir diferansiyel giriş alıcısını tek bir pakette birleştirir. Cihazın mantık tarafı, 5 V veya 3 V besleme ile güçlendirilmiştir ve bus tarafı sadece 5 V besleme kullanır. ADM2483, yanlış sonlandırılmış iletim hatları ile yansımaları azaltmak için sınırlıdır. Kontrollü dönüş hızı veri hızını 500 kbps ile sınırlar. Cihazın giriş empedansı 96 kΩ'dur ve otobüste 256'ya kadar alıcı -vericiye izin verir. Sürücüsünün aktif yüksek etkin bir özelliği vardır. Sürücü diferansiyel çıkışları ve alıcı diferansiyel girişleri, bir diferansiyel G/Ç portu oluşturmak için dahili olarak bağlanır. Sürücü devre dışı bırakıldığında veya VDD1 veya VDD2 = 0 V olduğunda, bu otobüs üzerine minimum yükleme uygular. Alma çıkışının yüksek empedans durumuna girmesine neden olan aktif yüksek bir alıcı devre dışı özelliği de sağlanır. Alıcı girişleri, girişler açık veya kısaltıldığında mantık yüksek bir alıcı çıkış seviyesi sağlayan gerçek bir arıza güvenli özelliğine sahiptir. Bu, alıcı çıkışlarının iletişim başlamadan önce ve iletişimin bittiği noktada bilinen bir durumda olduğunu garanti eder.
